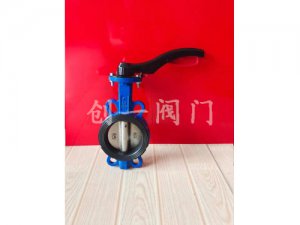

手柄對夾蝶閥的結構原理：垂直板式結構，閥桿為整體式。金屬硬密封閥門的密封圈為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。軟密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。閥體閥座堆焊不銹鋼。金屬密封閥門的設計是采用三偏心結構原理，利用了固有的凸輪效應，全部去掉了90度行程中閥座與密封圈之間的全部摩擦。橡膠軟密封蝶閥的設計采用了單偏心結構，與中線軟密封不同，蝶板轉動大約在20度之后，閥座與密封圈之間不慢脫離，從而減少摩擦。仔細核對使用情況是否與蝶閥性能規范相符；
手柄對夾蝶閥的使用性能如下：
一、蝶閥體積小，占用空間小。
二、具體選用的時候，還要考慮介質的溫度、閥門的密封和填料。
三、規范規定公稱直徑大于50的用碟閥。
手柄對夾蝶閥的滲漏多數情況下是由此原因引起的：
一、手柄對夾蝶閥的安裝方向。中線手柄對夾蝶閥可以雙向使用，手柄對夾蝶閥只能單向使用，這一點在安裝時需要注意。手柄對夾蝶閥標注在閥體上的箭頭所指的方向并不是管道內介質的流動方向，而是表示當手柄對夾蝶閥密封關閉時管道內介質的壓力方向。例如，從某空調系統的供回水干管上引出一組支管，這時該組供回水支管上的兩個手柄對夾蝶閥是同方向安裝，即箭頭共同指向支管末端。再如，如果該系統中的循環水泵前后安裝的是手柄對夾蝶閥，那么手柄對夾蝶閥上的箭頭應該共同指向循環水泵(當給水泵出水管上安裝手柄對夾蝶閥時，也應使手柄對夾蝶閥的箭頭指向給水泵)。原因是雙偏心和三手柄對夾蝶閥的關閉是靠偏心擠壓和壓緊來實現的。從手柄對夾蝶閥的密封結構不難看出，在蝶板后(即有閥桿軸的一側)加壓時，水壓增大了蝶板的關緊力；在蝶板前(即無閥桿軸的一側)加壓時，水壓減弱了蝶板的關緊力。因此，蝶板關閉后，蝶板后的承壓能力要遠遠大于蝶板前的承壓能力。實踐證明，蝶板越大，蝶板前后在關閉時的承壓能力就相差越大；反之，蝶板越小，蝶板前后在關閉時的承壓能力就相差越小。例如，DN700的三手柄對夾蝶閥，如果蝶板后的承壓能力達2.4MPa，蝶板前的承壓能力僅能達到0.4MPaoDN100的三手柄對夾蝶閥，如果蝶板后的承壓能力達2.4MPa，蝶板前的承壓能力可達1.2MPa。所以若將手柄對夾蝶閥方向裝反，手柄對夾蝶閥將很可能失去關斷的作用。
二、手柄對夾蝶閥可以安裝在任意角度的管道上，但不宜倒裝，通常可側立式或臥式安裝，以防止管道中雜質在密封面上滯留。
三、當手柄對夾蝶閥的蝶板進入口側裝有彎頭時，會形成偏流，蝶板開閉力矩會增大，故要求蝶板與彎頭間應有不小于4倍管徑的距離。
四、手柄對夾蝶閥蝶板的開度與流量基本呈線性比例變化，如果用作控制節流，當節流幅度大時，蝶板的背面易發生氣蝕，有損壞閥門的可能，故蝶板開度不宜太小，一般要求其開度應大于15°。當?shù)逄幱谥虚g開度時，水流動力矩會起作用，故操作機構需加自鎖功能。
五、手柄對夾蝶閥安裝時應使閥門處于關閉狀態，以防閥體變形。特別要防止焊接管道或法蘭時焊渣掉在密封面上，以閥門嚴密性。系統作水壓試驗時，中線手柄對夾蝶閥應處于開啟狀態。
六、手柄對夾蝶閥在存放和保管期間應使蝶板開啟4°-5°，以防止密封圈產生疲勞變形。
七、手柄對夾蝶閥出廠時其控制機構的開閉行程即已調好，但為防止電源接通時將電路方向搞錯，用戶可在次接通電源時先手動開啟到半開位置，再開啟電動開關，檢查指示盤方向是否與閥門開啟方向一致，如一致則為合格。
八、目前許多用戶對中線手柄對夾蝶閥所采用的橡膠材質缺乏鑒別能力，缺少相應的檢測和分析手段。在這種情況下，要防止膠手柄對夾蝶閥混入建筑市場，可通過外觀檢查作為初步把關：外表粗糙、無光發暗、無彈性即可疑為膠。應請技術檢測部門進行檢測。
